Tidak semua sistem pneumatik beroperasi dengan cara yang sama --- ada yang kering, ada yang membawa kabus air minyak, dan semua menghadapi kesan hentian permulaan frekuensi tinggi. Dikilangkan di Ningbo, China oleh Ningbo Guanshuo Precision Hardware Co., Ltd., Aci Motor Pemacu Pneumatik kami tersedia dalam berbilang bahan dan konfigurasi salutan untuk dipadankan dengan keadaan kerja khusus anda. Daripada sistem udara kering standard kepada persekitaran menghakis campuran air minyak, terdapat konfigurasi yang dibina untuk aplikasi anda.
Memilih Aci Motor Pemacu Pneumatik yang betul bermula dengan memahami keadaan kerja anda. Persekitaran pneumatik yang berbeza mempunyai keperluan kakisan, beban dan pengedap yang sangat berbeza --- dan menggunakan konfigurasi yang salah membawa kepada kegagalan pramatang.
| Jenis Keadaan | Ciri-ciri | Keperluan Aci Utama |
|---|---|---|
| Sistem Udara Kering | Udara termampat bersih dan kering; kelembapan minimum | Rintangan kakisan asas; rintangan hentaman yang baik; pengedap standard |
| Minyak‑Air Campuran | Udara termampat membawa minyak dan kabus air; risiko peronggaan | Perlindungan kakisan yang dipertingkatkan; rintangan peronggaan; pengedap ketepatan |
| Kakisan Tinggi | Sistem pneumatik lembap, sarat kimia atau luar | Bahan asas keluli tahan karat; rintangan kakisan maksimum |
Tidak pasti jenis yang mana?Hantarkan penerangan keadaan kerja anda kepada kami dan jurutera kami akan mengesyorkan gabungan bahan dan rawatan permukaan yang optimum.
Kami menawarkan empat pilihan bahan standard untuk kamiAci Motor Pemacu Pneumatik, setiap satu sesuai dengan tahap kakisan dan keperluan beban yang berbeza.
| bahan | Rintangan Kakisan | Kekuatan & Kesan | Terbaik Untuk |
|---|---|---|---|
| Keluli Aloi 42CrMo | Asas (dengan salutan) | Kekuatan tinggi, keliatan yang sangat baik | Sistem kering atau sedikit berkabus minyak; beban sederhana hingga berat |
| 20CrMnTi | Asas (dengan salutan) | Baik selepas pengkarburan & pelindapkejutan | Motor pneumatik tujuan am; pilihan kos efektif |
| 304 Keluli Tahan Karat | bagus | Kekuatan sederhana | Sistem campuran minyak-air; persekitaran kakisan sederhana |
| 316 Keluli Tahan Karat | Cemerlang | Kekuatan sederhana | Persekitaran kakisan tinggi; kimia atau sistem pneumatik luar |
Tidak pasti bahan mana yang hendak dipilih?Hantarkan penerangan keadaan kerja anda kepada kami dan jurutera kami akan mengesyorkan gabungan bahan dan rawatan permukaan yang optimum.
Kakisan adalah punca kegagalan utama dalam sistem pneumatik --- udara termampat sering membawa minyak, air, dan bahan cemar yang menyerang permukaan aci. Aci Motor Pemacu Pneumatik kami direka bentuk dengan perlindungan kakisan yang disasarkan untuk mengendalikan keadaan pneumatik kering, basah dan bercampur.
| Ciri | Penerangan |
|---|---|
| Salutan Anti-Kakisan Khas | Digunakan pada aci keluli aloi untuk rintangan peronggaan air minyak dalam sistem udara termampat |
| Pilihan Pangkalan Keluli Tahan Karat | Keluli tahan karat 304 atau 316 untuk persekitaran kakisan yang lebih tinggi |
| Tahan Minyak & Pelincir | Serasi dengan minyak hidraulik dan minyak pelincir yang biasa ditemui dalam sistem pneumatik |
● Aci tahan lebih lama dalam keadaan pneumatik campuran air minyak
● Tiada karat atau degradasi permukaan yang mencemarkan sistem pneumatik anda
● Prestasi yang konsisten merentas kitaran operasi kering dan basah
● Memenuhi keperluan perolehan anti-karat untuk keadaan kerja campuran kering-basah
Sistem pneumatik terkenal dengan kitaran pantas dan beban hentaman serta-merta. Aci motor standard cepat keletihan dalam keadaan ini. Aci Motor Pemacu Pneumatik kami dirawat haba untuk memberikan keliatan teras yang diperlukan untuk bertahan berjuta-juta kitaran hentian mula.
● Pelindapkejutan & Pembajaan--- Rawatan haba asas untuk kekuatan struktur keseluruhan
● Carburizing & Quenching--- Mencipta lapisan permukaan yang keras sambil mengekalkan teras yang tahan lasak dan menyerap hentakan
● Keliatan Teras yang Kuat--- Menahan beban hentaman serta-merta daripada penggerak pneumatik
● Mengendalikan kesan serta-merta pengaktifan pemacu pneumatik
● Menahan rekahan keletihan daripada berjuta-juta kitaran permulaan-henti
● Mengekalkan prestasi walaupun di bawah operasi frekuensi tinggi
● Memenuhi keperluan perolehan anti-impak untuk peralatan pneumatik
Pengedap yang boleh dipercayai adalah penting dalam sistem pneumatik untuk mengelakkan kebocoran udara dan mengekalkan tekanan. Aci Motor Pemacu Pneumatik kami dihasilkan mengikut piawaian ketepatan yang memastikan kesesuaian lancar dengan pengedap pneumatik dan pengedap minyak.
| Parameter | Nilai | Faedah Pengedap |
|---|---|---|
| Toleransi Bahagian Seal Fit | IT5 - IT6 | Kesesuaian tepat dengan cincin pengedap pneumatik |
| Kekasaran Permukaan (pengedap) | Ra 0.1 ~ 0.4 μm | Permukaan licin menghalang haus meterai |
| Kebulatan | ≤ 0.005 mm | Sentuhan meterai seragam di sekeliling lilitan |
| silinder | ≤ 0.008 mm | Pengedap yang konsisten sepanjang panjang pengedap |
| Toleransi Diameter Luar | h7 | Kesesuaian tepat dengan galas dan pengedap |
● Kemasan lancar dengan gelang pengedap pneumatik dan pengedap minyak
● Memenuhi piawaian pemasangan untuk keperluan perolehan pengedap tinggi
● Mengurangkan masa pemasangan dan keperluan pelarasan
● Memastikan prestasi pengedap yang konsisten merentas kumpulan pengeluaran
Aci Motor Pemacu Pneumatik kami boleh dikonfigurasikan sepenuhnya untuk memadankan keadaan kerja dan keperluan peralatan khusus anda. Di bawah ialah pilihan konfigurasi standard --- spesifikasi tersuai juga tersedia.
| kategori | Pilihan Standard | Panduan Pemilihan |
|---|---|---|
| Bahan Asas | 42CrMo / 20CrMnTi / 304 SS / 316 SS | Aloi untuk kering; 304 untuk minyak-air; 316 untuk kakisan tinggi |
| Rawatan Permukaan | Salutan standard / Salutan dipertingkatkan / Digilap (SS) | Padankan salutan dengan tahap kakisan; SS boleh digunakan tanpa salutan |
| Rawatan Haba | Pelindapkejutan & pembajaan / Carburizing & quenching / Gabungan | Karburasi untuk permukaan keras + teras keras; penting untuk berimpak tinggi |
| Toleransi Diameter Luar | h7 (standard) / h6 / h5 (ketepatan) | h7 untuk umum; lebih ketat untuk pengedap tinggi |
| Bahagian Seal Fit | Toleransi IT5‑IT6 / Ra 0.1‑0.4 μm | IT5 untuk pengedap kritikal; IT6 untuk pengedap standard |
| Ketepatan Geometri | Kebulatan ≤0.005 / Silinder ≤0.008 / Habisan ≤0.005‑0.015 | Ketepatan yang lebih tinggi untuk sistem pengedap berkelajuan tinggi atau tinggi |
| Ciri Hujung Aci | Benang dalaman M5‑M12 / Alur kekunci / flat / Profil tersuai | Tentukan berdasarkan sambungan peralatan anda |
| Kekasaran Permukaan | Ra 0.4‑0.8 μm (umum) / Ra 0.1‑0.4 μm (pengedap) | Lebih licin untuk mengedap permukaan; standard untuk kawasan tidak kritikal |
Tidak pasti konfigurasi mana yang hendak dipilih?Jurutera aplikasi kami boleh mengesyorkan tetapan optimum berdasarkan keadaan kerja dan keperluan prestasi anda.
Aci Motor Pemacu Pneumatik kami berfungsi merentasi pelbagai aplikasi pneumatik --- setiap satunya dengan keperluan kakisan, beban dan pengedap yang berbeza. Di bawah ialah senario yang paling biasa dan konfigurasi yang disyorkan untuk setiap senario.
Senario:Udara termampat yang bersih dan kering dalam persekitaran kilang terkawal. Kelembapan minimum, tiada unsur menghakis yang ketara.
Cabaran utama:Kesan permulaan-henti frekuensi tinggi; hayat perkhidmatan yang panjang; kecekapan kos.
Konfigurasi yang disyorkan:Keluli aloi 42CrMo atau 20CrMnTi, Q&T + carburizing, salutan standard, pengedap IT5‑IT6.
Peralatan biasa:Penggerak automasi kilang, motor pneumatik standard, silinder talian pemasangan.
Senario:Udara termampat membawa kabus minyak dan wap air --- biasa dalam kebanyakan sistem pneumatik industri dengan pelinciran dan pengeringan udara yang tidak lengkap.
Cabaran utama:Kakisan peronggaan minyak-air; risiko mengelupas salutan; keserasian meterai dengan udara sarat minyak.
Konfigurasi yang disyorkan:Keluli tahan karat 304 (atau 42CrMo dengan salutan dipertingkatkan), lapisan anti-karat khas, pengedap ketepatan IT5‑IT6, kebulatan ≤0.005mm.
Peralatan biasa:Motor pneumatik dengan pelinciran minyak, alat pneumatik industri, sistem udara termampat bengkel.
Senario:Peralatan pneumatik luar, sistem industri kimia, atau persekitaran pantai yang lembap --- kakisan adalah kebimbangan utama.
Cabaran utama:Kelembapan yang tinggi dan pendedahan kimia; karat dan degradasi permukaan; kebolehpercayaan jangka panjang dalam keadaan yang teruk.
Konfigurasi yang disyorkan:Keluli tahan karat 316 untuk rintangan maksimum, kemasan digilap, pengedap tanah ketepatan, sijil bahan.
Peralatan biasa:Penggerak luar, sistem pneumatik pemprosesan kimia, peralatan marin.
Senario:Manipulator pneumatik, sistem pick-and-place berkelajuan tinggi, peralatan automasi --- kitaran aci beratus atau beribu kali sehari.
Cabaran utama:Keletihan akibat kesan berulang; memakai pada titik sambungan; prestasi yang konsisten sepanjang berjuta-juta kitaran.
Konfigurasi yang disyorkan:Keluli aloi 42CrMo untuk keseimbangan kekuatan-keliatan, Q&T + carburizing, keliatan teras kejuruteraan, permukaan tahan haus yang mengeras.
Peralatan biasa:Manipulator pneumatik, senjata pick-and-place berkelajuan tinggi, sistem pemasangan automatik.
Tidak pasti senario yang sesuai dengan aplikasi anda?Hubungi jurutera aplikasi pneumatik kami --- kami akan membantu anda memilih konfigurasi optimum berdasarkan keadaan kerja khusus anda.
Setiap Guanshuo Pneumatic Drive Motor Shaft menjalani kawalan kualiti yang ketat untuk memastikan prestasi yang boleh dipercayai dalam sistem pneumatik anda.
● Pengesahan pensijilan bahan (keluli aloi dan keluli tahan karat)
● Ujian komposisi kimia
● Pemeriksaan kekerasan dan struktur mikro
● Pemeriksaan dimensi pada setiap peringkat pengeluaran
● Pengesahan kekerasan selepas rawatan haba
● Pengukuran kekasaran permukaan
● Ketebalan salutan dan ujian lekatan (aci bersalut)
● Pengesahan dimensi penuh termasuk permukaan pengedap
● Pengukuran kebulatan dan silinder
● Kualiti permukaan dan pemeriksaan integriti salutan
● Pengukur benang (benang dalaman hujung aci)
● Sistem pemeriksaan optik automatik penuh
● Tolok kemasan permukaan
● Penguji kekerasan
● Alat pengukur silinder
● Tolok benang
● Sistem Pengurusan Kualiti ISO 9001:2015
● Perusahaan Teknologi Tinggi Negara
● 11 Teknologi Dipatenkan
A: Ia bergantung pada keadaan kerja anda. Untuk sistem udara kering, 42CrMo atau 20CrMnTi dengan salutan anti-karat berfungsi dengan baik. Untuk keadaan campuran minyak-air, keluli tahan karat 304 ialah pilihan yang baik. Untuk persekitaran kakisan tinggi atau kimia, gunakan keluli tahan karat 316. Hantarkan butiran keadaan anda kepada kami dan kami akan mengesyorkan kombinasi bahan dan salutan yang optimum.
A: Ya. Aci keluli aloi didatangkan dengan salutan anti-karat khas yang menentang peronggaan air-minyak dalam udara termampat dan kakisan ringan daripada minyak hidraulik atau minyak pelincir. Untuk keadaan yang lebih teruk, pilihan keluli tahan karat (304 atau 316) memberikan rintangan kakisan yang lebih baik.
J: Toleransi bahagian muat meterai mencapai gred IT5‑IT6 dengan kekasaran permukaan Ra 0.1‑0.4 μm. Kebulatan ialah ≤0.005 mm dan silinder ≤0.008 mm. Spesifikasi ini memastikan kesesuaian lancar dengan cincin pengedap pneumatik dan pengedap minyak, memenuhi piawaian pemasangan pengedap tinggi.
A: Benang dalaman hujung aci standard berjulat dari M5 hingga M12. Kami juga boleh menambah ciri tersuai seperti alur kekunci, rumah pangsa atau profil khas mengikut keperluan lukisan anda. Beritahu kami apa yang anda perlu sambungkan dan kami akan mereka bentuk hujung aci dengan sewajarnya.
J: Ya, sijil bahan disediakan dengan setiap kelompok --- ini amat penting untuk aci keluli tahan karat di mana komposisi bahan secara langsung mempengaruhi prestasi kakisan. Laporan pemeriksaan dimensi, laporan ujian kekerasan dan laporan ketebalan salutan juga tersedia atas permintaan.
A: Sudah tentu. Hanya terangkan keadaan kerja anda --- kualiti udara, kandungan lembapan/minyak, kekerapan berbasikal, jenis beban --- dan jurutera kami akan mengesyorkan bahan optimum dan konfigurasi rawatan permukaan untuk aplikasi pneumatik khusus anda.
Konfigurasi sistem pneumatik bukan satu-saiz-muat-semua. Pilihan bahan, salutan dan toleransi yang betul bergantung sepenuhnya pada keadaan kerja anda. Jurutera aplikasi kami membantu anda membetulkannya pada kali pertama --- tidak perlu membayar lebih untuk ciri yang tidak perlu, tidak mengkhususkan dan risiko kegagalan awal.
Jurutera kami boleh membantu anda dengan:
● Pemilihan bahan berdasarkan keperluan kakisan dan beban anda
● Cadangan rawatan permukaan dan salutan
● Toleransi dan spesifikasi ketepatan pengedap
● Reka bentuk ciri hujung aci untuk peralatan khusus anda
● Pengoptimuman kos tanpa menjejaskan prestasi
Jangkau pasukan kejuruteraan aplikasi kami:
● Telefon / WhatsApp: +86‑15990709753
● Masa tindak balas: Dalam masa 24 jam perniagaan untuk pertanyaan teknikal
Untuk mempercepatkan perundingan anda, sediakan:
● Perihalan keadaan kerja (kualiti udara, kelembapan, suhu)
● Muatan dan kekerapan berbasikal
● Dimensi aci yang diperlukan
● Jenis sambungan diperlukan
● Anggaran kuantiti tahunan

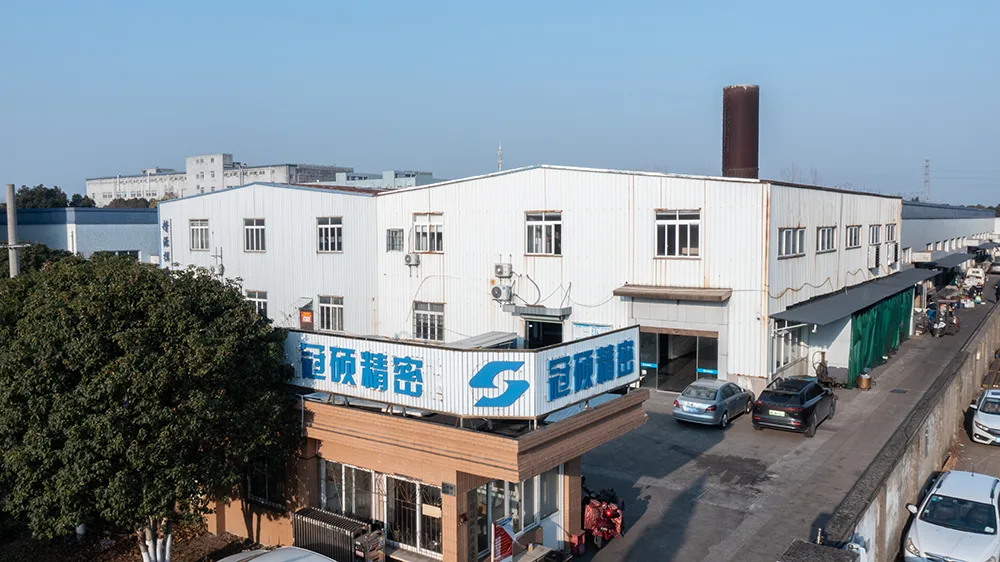

Ningbo Guanshuo Precision Hardware Co., Ltd.
