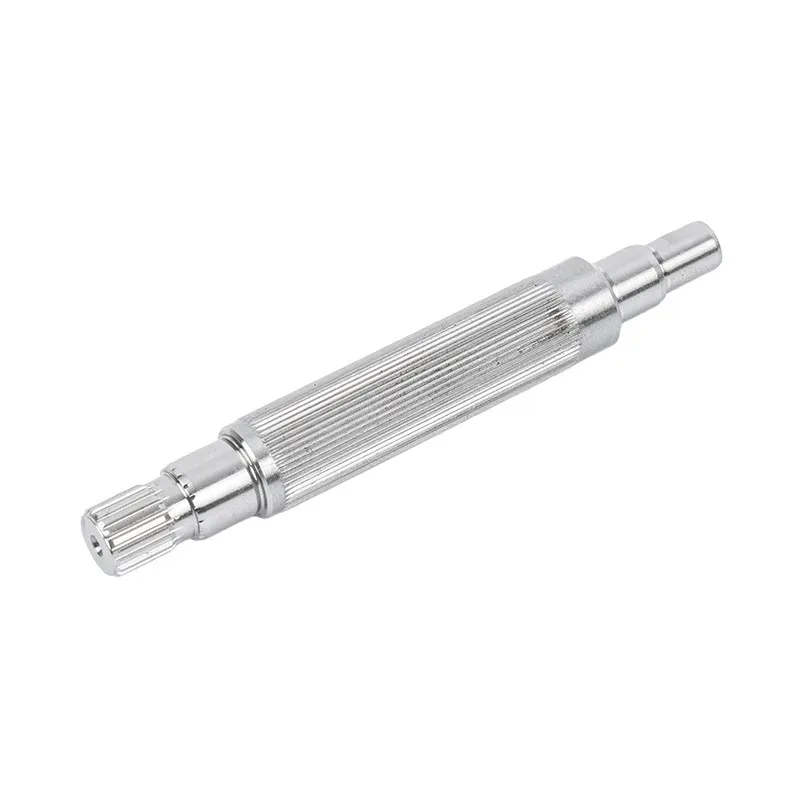

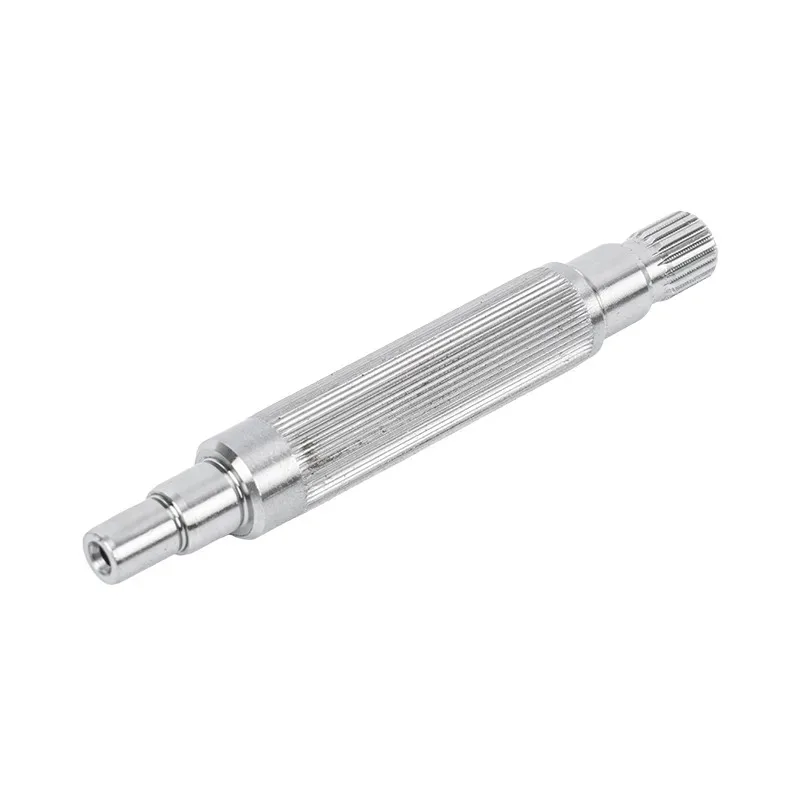

Aci Motor Spline Involute

Ningbo Guanshuo Precision Hardware Co., Ltd. ialah pengeluar dan pembekal aci motor berketepatan tinggi terkemuka di China, yang mengkhusus dalam R&D, pengeluaran dan penjualan Involute Spline Motor Shaft. Ditubuhkan pada 2016 dan terletak di Ningbo, Wilayah Zhejiang, syarikat itu telah terlibat secara mendalam dalam bidang pemprosesan perkakasan ketepatan selama lebih sedekad. Ia adalah perusahaan berteknologi tinggi peringkat kebangsaan dan telah menjadi salah satu pembekal teras untuk kenderaan tenaga baharu, automasi industri dan industri perkakas rumah. Aci motor Guanshuo mempunyai struktur spline involute. Gigi spline secara automatik tertumpu semasa pemasangan, mencapai keserasian yang lebih tinggi dan penghantaran yang lebih lancar. Kawalan getaran dan hingar adalah jauh lebih baik daripada spline segi empat tepat. Fillet akar gigi lebih besar, kepekatan tegasan lebih kecil, dan rintangan hentaman, rintangan keletihan dan kapasiti beban anti-sipi lebih kuat. Ia beroperasi dengan lebih stabil dalam keadaan putaran ke hadapan dan belakang yang kerap dan keadaan hentaman beban berat, dengan hayat perkhidmatan umumnya lebih lama daripada spline segi empat tepat. Kekasaran permukaan gigi boleh mencapai Ra≤0.8~1.6μm, ralat penyamaan spline ≤0.015~0.03mm, simetri ≤0.02mm, dan fillet akar gigi R0.3~R0.8. Ia menampilkan prestasi berkelajuan tinggi yang sangat baik, kecekapan penghantaran yang tinggi, profil gigi yang licin dan impak jejaring yang minimum, menjadikannya sesuai untuk peralatan berputar berkelajuan sederhana dan tinggi serta penyelesaian pilihan untuk motor berkelajuan tinggi dan gelendong ketepatan.

Prinsip Penghantaran Spline Involute

Teknologi teras aci motor terletak pada struktur spline involutenya. Sambungan spline biasanya digunakan dalam penghantaran mekanikal untuk menghantar tork dan membolehkan pergerakan paksi, dan spline involute adalah profil gigi yang paling unggul di antara semua jenis spline.

Tidak seperti splin segi empat tepat (dengan profil gigi segi empat tepat), spline involute mempunyai profil gigi lengkung involute - sama seperti gigi gear. Reka bentuk ini membawa dua kelebihan asas: pemusatan automatik dan perkongsian beban berbilang gigi.

Untuk pemusatan automatik, semasa pemasangan aci motor, permukaan gigi spline dipandu secara semula jadi di sepanjang lengkung involute, membolehkan aci dan bahagian mengawan dijajarkan sendiri tanpa pelarasan tambahan, mencapai keserasian tinggi. Ciri ini sangat mengurangkan kesukaran pemasangan sambil memastikan ketepatan penghantaran yang lebih tinggi. Untuk perkongsian beban berbilang gigi, reka bentuk profil gigi spline involute memastikan bahawa beban diagihkan sama rata pada beberapa gigi, mengelakkan beban berlebihan setempat yang biasa dengan spline segi empat tepat di mana hanya satu atau beberapa gigi menanggung beban, meningkatkan kapasiti beban dan hayat perkhidmatan dengan ketara.

Shaft Motor Spline Involute Guanshuo menampilkan fillet akar gigi yang besar (R0.3~R0.8), seterusnya mengurangkan kepekatan tekanan pada akar gigi, membolehkan produk mempunyai hayat keletihan yang lebih lama di bawah beban hentaman dan tekanan berselang-seli.

Kelebihan Teras

Aci motor Guanshuo menawarkan kelebihan teras berikut, menjadikannya penyelesaian pilihan untuk aplikasi penghantaran berkelajuan tinggi dan berketepatan tinggi:

1. Pemusatan Automatik, Keserasian Lebih Tinggi
Profil gigi involute produk tertumpu secara automatik semasa pemasangan, mencapai keserasian yang lebih tinggi antara aci dan bahagian mengawan serta penghantaran yang lebih lancar. Berbanding dengan kesesuaian tepat yang diperlukan untuk spline segi empat tepat untuk mencapai penjajaran, ciri pemusatan automatik spline involute sangat mengurangkan kesukaran pemasangan sambil memastikan ketepatan penghantaran yang lebih tinggi.

2. Perkongsian Beban Berbilang Gigi, Kapasiti Beban Berat yang Kuat
Produk ini mengagihkan beban secara sama rata pada berbilang gigi, dengan kapasiti beban yang jauh lebih baik daripada spline segi empat tepat. Fillet akar gigi yang lebih besar (R0.3~R0.8) mengurangkan kepekatan tekanan, memberikan rintangan hentaman yang lebih kuat, rintangan keletihan dan kapasiti beban anti-sipi. Ia beroperasi dengan lebih stabil dalam keadaan putaran ke hadapan dan belakang yang kerap dan keadaan hentaman beban berat, dengan hayat perkhidmatan umumnya lebih lama daripada spline segi empat tepat.

3. Kelajuan Tinggi, Bunyi Rendah, Kecekapan Transmisi Tinggi
Produk ini mempunyai profil gigi yang licin dan impak jejaring yang minimum, dengan prestasi berkelajuan tinggi yang sangat baik, kecekapan penghantaran yang tinggi dan penjanaan haba yang rendah. Kawalan getaran dan hingar adalah lebih baik daripada splin segi empat tepat, menjadikannya amat sesuai untuk peralatan berputar berkelajuan sederhana dan tinggi dan penyelesaian pilihan untuk motor berkelajuan tinggi dan gelendong ketepatan.

4. Ketepatan Pemprosesan Tinggi, Kebolehtukaran yang Baik
Aci Motor Spline Involute Guanshuo mencapai ralat penyamaan spline ≤0.015~0.03mm, simetri ≤0.02mm, dan kekasaran permukaan gigi Ra≤0.8~1.6μm. Pemprosesan berketepatan tinggi memastikan kebolehtukaran yang baik, memudahkan penyelenggaraan peralatan dan pengurusan alat ganti.

5. Sistem Kawalan Kualiti Komprehensif
Guanshuo telah lulus pensijilan sistem pengurusan kualiti ISO9001, melaksanakan kawalan kualiti penuh daripada bahan mentah kepada produk siap. Syarikat itu memegang 11 teknologi yang dipatenkan meliputi struktur pengedap galas, struktur aci motor gabungan, struktur sokongan galas dan bidang lain.

Spesifikasi Teknikal

Parameter	Julat Spesifikasi
Ralat Penyamaan Spline	≤0.015~0.03 mm
Simetri Spline	≤0.02 mm
Kekasaran Permukaan Gigi	Ra ≤ 0.8~1.6 μm
Fillet Akar Gigi	R0.3~R0.8

Medan Aplikasi

Dengan ciri teras pemusatan automatik, koaksial tinggi, penghantaran lancar, galas beban berbilang gigi, beban berat dan rintangan hentaman yang kuat, kelajuan tinggi dan hingar rendah, kecekapan tinggi dan hayat perkhidmatan yang panjang, Involute Spline Motor Shaft digunakan secara meluas dalam senario yang menuntut berikut:

Kenderaan Tenaga Baharu: Memandu aplikasi aci berkelajuan tinggi motor. Pemusatan automatik spline involute memastikan kestabilan transmisi pada kelajuan tinggi, manakala perkongsian beban berbilang gigi memenuhi keperluan output tork yang tinggi.

Motor Kelajuan Tinggi dan Spindle Ketepatan: Komponen transmisi teras untuk peralatan berputar berkelajuan sederhana dan tinggi. Profil gigi yang licin, impak jejaring yang minimum dan penjanaan haba yang rendah menjadikannya penyelesaian pilihan untuk motor berkelajuan tinggi.

Automasi Perindustrian: Sambungan robot, motor servo, sistem penghantaran ketepatan. Ketepatan tinggi dan kebolehtukaran yang baik memenuhi keperluan kebolehpercayaan tinggi peralatan automasi.

Jentera Pembinaan: Aplikasi aci penghantaran di bawah putaran ke hadapan dan belakang yang kerap dan keadaan hentaman beban berat. Rintangan hentaman yang lebih kuat dan rintangan keletihan memastikan hayat perkhidmatan yang lebih lama.

Alatan Mesin: Penghantaran gelendong untuk alat mesin CNC dan pusat pemesinan. Keserasian tinggi dan getaran rendah memastikan ketepatan pemesinan.

Produk Guanshuo telah meliputi kawasan jualan termasuk Guangzhou, Jiangsu, Fujian, Anhui, Shandong dan kawasan lain, dan telah mewujudkan hubungan kerjasama dengan jenama seperti Tukang Emas, Decathlon Perancis, Omron dan Yasi.

Perbandingan: Spline Involute lwn Spline Rectangular

Untuk membantu profesional pemerolehan memahami dengan lebih jelas kelebihan teknikal produk, jadual berikut menyediakan perbandingan sistematik antara spline involute dan spline segi empat tepat:

Dimensi	Involute Spline (Guanshuo)	Spline segi empat tepat
Kaedah Pemusatan	Pemusatan automatik, penjajaran berpandukan profil gigi	Memerlukan kesesuaian ketepatan, ketepatan pemusatan bergantung pada pemesinan
Keserasian	Tinggi (dipastikan oleh pemusatan automatik)	Sederhana (bergantung pada kesesuaian pelepasan)
Pengagihan Beban	Perkongsian beban seragam berbilang gigi	Beberapa gigi menanggung beban, terdedah kepada beban berlebihan setempat
Tekanan Akar Gigi	Fillet besar (R0.3~R0.8), kepekatan tegasan rendah	Kepekatan tekanan tinggi, terdedah kepada rekahan keletihan
Rintangan Kesan	kuat	Lemah
Kapasiti Beban Anti Sipi	kuat	Lemah
Prestasi Berkelajuan Tinggi	Cemerlang (profil gigi licin, kesan jejaring yang minimum)	Purata (impak jejaring yang lebih besar)
Getaran dan Bunyi	rendah	Lebih tinggi
Kecekapan Penghantaran	tinggi	Sederhana
Hayat Perkhidmatan	Panjang (biasanya lebih panjang daripada spline segi empat tepat)	Lebih pendek
Ketepatan Pemprosesan	Tinggi (ralat penyamaan ≤0.015~0.03mm)	Sederhana
Kebolehtukaran	bagus	Purata
Senario Sesuai Terbaik	Berkelajuan tinggi, berketepatan tinggi, beban berat, kerap ke hadapan-terbalik	Kelajuan rendah, beban ringan, penghantaran umum

Perbandingan di atas jelas menunjukkan bahawa produk secara menyeluruh mengatasi spline segi empat tepat dalam ketepatan pemusatan, kapasiti beban, rintangan hentaman, prestasi berkelajuan tinggi dan hayat perkhidmatan. Untuk sistem penghantaran yang mengejar kecekapan tinggi, hayat perkhidmatan yang panjang dan kos penyelenggaraan yang rendah, spline involute adalah pilihan terbaik.

Sokongan Perkhidmatan

Guanshuo menyediakan sokongan perkhidmatan proses penuh untuk aci:

Peringkat Sampel: Perundingan penyesuaian parameter teknikal, pengesahan reka bentuk kolaboratif lukisan 3D, peruntukan sampel percuma dan rancangan pengoptimuman kos, memastikan pemadanan produk dengan keadaan peralatan pelanggan dan keperluan pengurangan kos.

Pengeluaran Beramai-ramai: Kebolehkesanan kualiti pemprosesan CNC proses penuh, maklum balas visual kemajuan pengeluaran 48 jam, pemeriksaan kualiti pensijilan sistem ISO9001, sokongan untuk pengurusan inventori VMI dan tindak balas pesanan kecemasan.

Selepas Jualan: Tempoh jaminan lanjutan 24 bulan, diagnosis masalah global di tapak dalam masa 48 jam, penyediaan percuma bagi penyelesaian naik taraf proses dan lelaran, penubuhan pangkalan data haus peralatan pelanggan untuk amaran awal dan penyelenggaraan.

Respon Pantas: Pertanyaan dan konsultasi produk boleh dijawab dalam masa 24 jam.

Kenapa Pilih Guanshuo

Pembuatan Kilang Asal, Kualiti Terkawal: Guanshuo ialah pengeluar langsung Involute Spline Motor Shaft, dengan kawalan proses penuh daripada bahan mentah kepada produk siap.

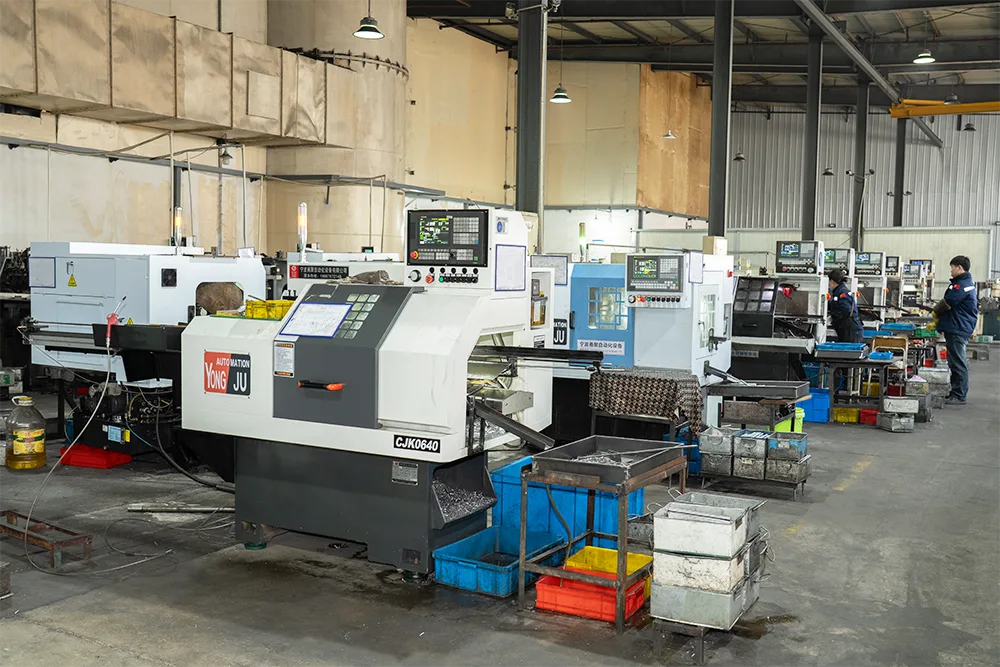

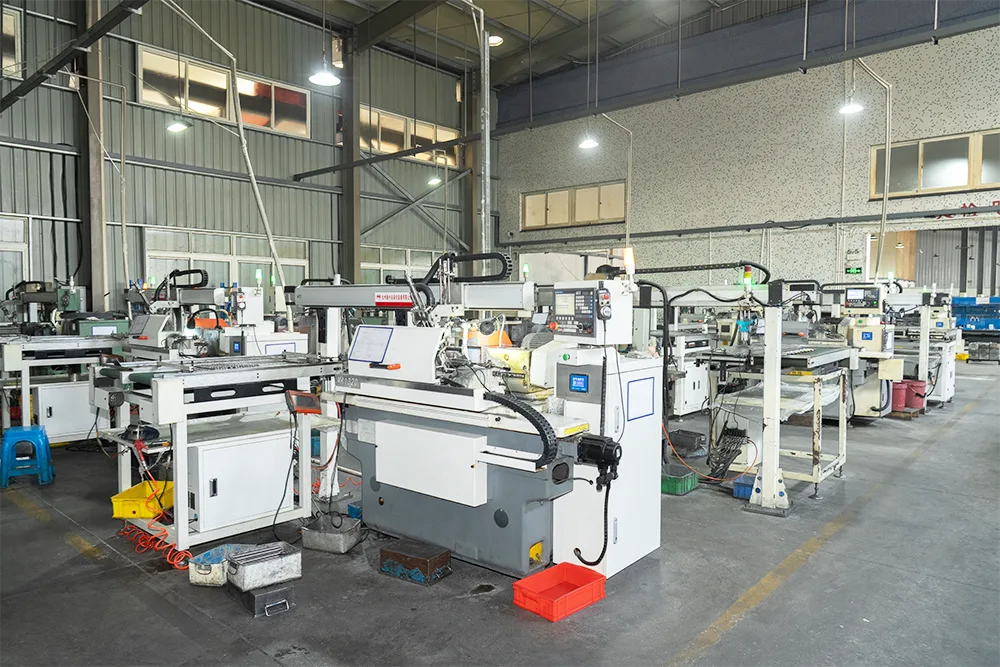

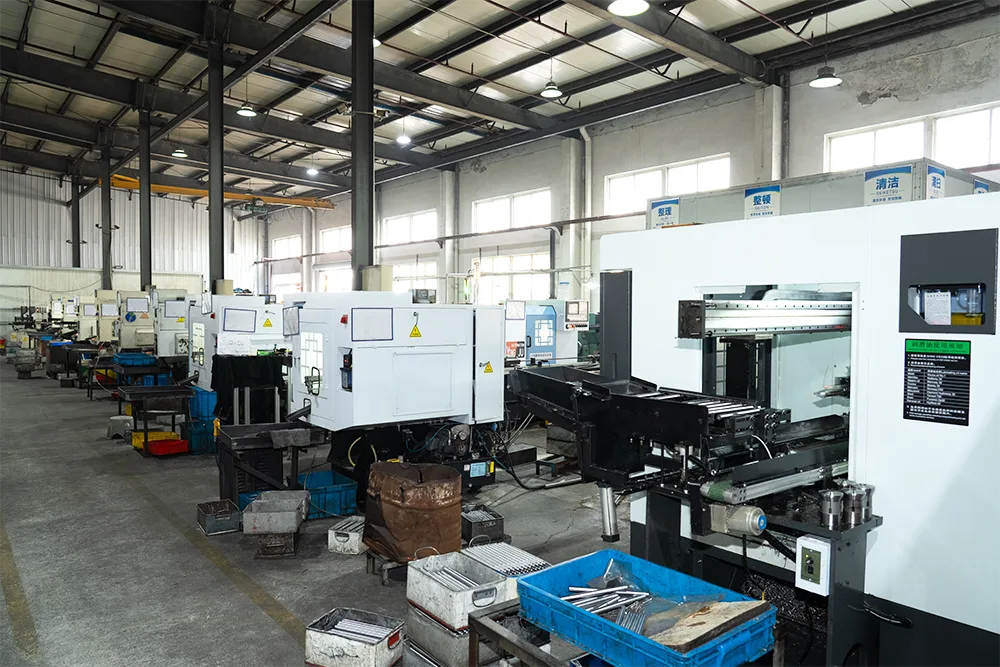

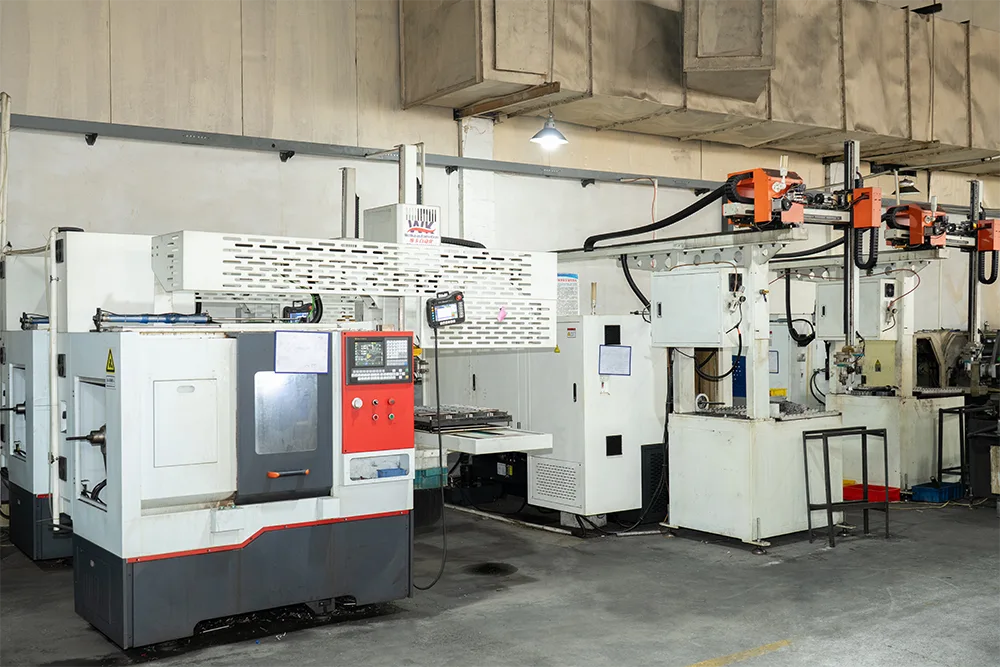

Peralatan Termaju, Kapasiti Pengeluaran Mencukupi: Sepasukan lebih 50 pekerja, 26 mesin pengisar silinder CNC, 6 mesin hobbing dan peralatan canggih lain memastikan penghantaran tepat pada masa pesanan volum besar.

Kepakaran Teknikal Mendalam, Sokongan Paten: 11 teknologi yang dipatenkan meliputi pelbagai aspek teknikal teras produk dan produk berkaitan.

Pensijilan Lengkap, Sistem Bunyi: Sistem pensijilan ISO9001 berjalan melalui keseluruhan proses R&D, pengeluaran dan jualan.

Perkhidmatan Komprehensif, Selepas Jualan Tanpa Bimbang: Sokongan perkhidmatan kitaran hayat penuh daripada sampel kepada pengeluaran besar-besaran, daripada pra-jualan kepada selepas jualan.

Soalan Lazim

S: Apakah kelebihan terbesar spline involute berbanding splines segi empat tepat?

A: Dua kelebihan teras: pemusatan automatik - profil gigi secara semula jadi memandu penjajaran semasa pemasangan, mencapai kesamaan yang lebih tinggi; dan perkongsian beban berbilang gigi - beban diagihkan sama rata pada berbilang gigi, memberikan kapasiti beban yang lebih kuat, rintangan hentaman yang lebih baik dan hayat perkhidmatan yang lebih lama.

S: Apakah kekasaran dan ketepatan permukaan gigi yang boleh dicapai oleh produk ini?

A: Kekasaran permukaan gigi boleh mencapai Ra≤0.8~1.6μm, ralat penyamaan spline ≤0.015~0.03mm, simetri ≤0.02mm, dan fillet akar gigi R0.3~R0.8.

S: Apakah teknologi pemprosesan yang Guanshuo gunakan untuk produk ini?

A: CNC hobbing atau pengilangan digunakan, digabungkan dengan pengisar silinder CNC berketepatan tinggi untuk kemasan bulatan luar, dengan keseluruhan proses dikawal di bawah sistem ISO9001.

S: Apakah keadaan operasi yang sesuai untuk produk ini?

J: Sesuai untuk senario penghantaran berkelajuan tinggi, berketepatan tinggi, beban sederhana hingga berat, pusingan ke hadapan-balik yang kerap, dan beban impak, termasuk motor pemacu kenderaan tenaga baharu, motor berkelajuan tinggi, gelendong ketepatan dan peralatan automasi industri.

S: Apakah jaminan dan perkhidmatan Guanshuo?

J: Waranti lanjutan 24 bulan, diagnosis masalah global dalam masa 48 jam, penyelesaian peningkatan proses percuma dan balasan pertanyaan dalam masa 24 jam.

S: Bagaimanakah saya boleh mendapatkan sebut harga untuk Aci Motor Involute Spline Guanshuo?

A: Hantar pertanyaan melalui laman web rasmi atau e-mel. Balas dalam masa 24 jam, dan petikan dengan jelas menunjukkan parameter utama.

S: Bagaimanakah kebolehtukaran produk ini?

J: Pemprosesan berketepatan tinggi memastikan kebolehtukaran yang baik, memudahkan penyelenggaraan peralatan dan pengurusan alat ganti, dan mengurangkan kos penyelenggaraan.
